Carpenteria strutturale
Carpenteria metallica certificata EN 1090
Realizziamo componenti strutturali per edilizia e industria, collaborando con studi tecnici e imprese. Seguiamo le lavorazioni previste dal progetto e i requisiti della EN 1090.
Segnaposto — immagine generata, non realeFotografia di una struttura realizzata da Iris Metal.Costruiamo componenti strutturali in acciaio in base ai progetti che ci vengono forniti, e offriamo consulenza nella realizzazione dei disegni in caso di necessità.
- Balconi e parapetti
- Piastre di base, travi e telai
- Passerelle e tettoie
- Scale antincendio, scale per edifici e corrimano
- Recinzioni portanti e supporti per macchine
- Soppalchi, rampe e silos
- Componenti strutturali per ponti, edifici, tribune, magazzini, scuole e ospedali
Ufficio tecnico
Ci confrontiamo con il progettista su disegni, materiali e lavorazioni da eseguire.
Produzione
Taglio, piegatura, saldatura e assemblaggio vengono organizzati secondo le specifiche richieste.
Fornitori e consegna
Coordiniamo le lavorazioni esterne previste dal progetto e organizziamo la spedizione sul territorio nazionale.
Saldatura e controlli
Il personale qualificato esegue le saldature; controlli e documentazione accompagnano la produzione ai fini della conformità e della marcatura CE.
Alcune realizzazioni di carpenteria strutturale

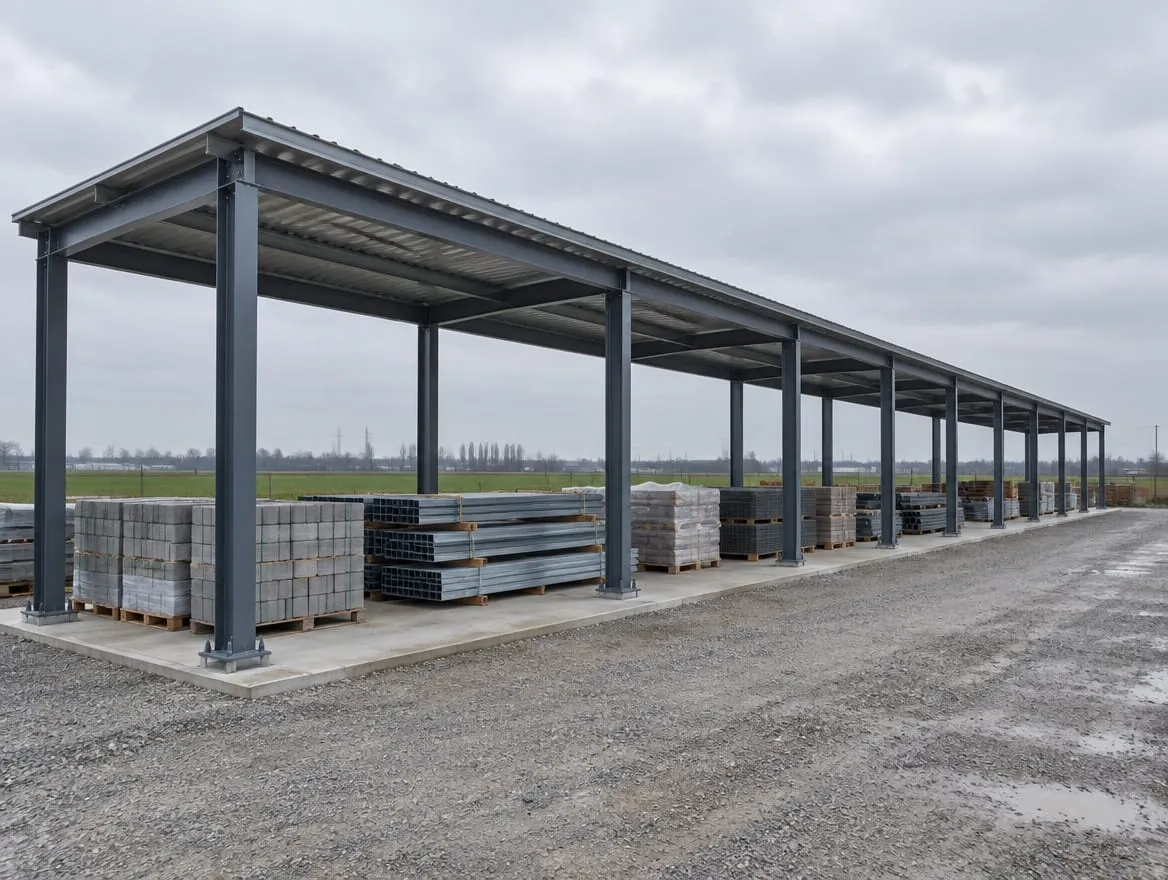

Segnaposto — immagine generata, non realeFotografia della realizzazione.Tettoia in acciaio da 300 m²
Struttura per deposito materiale, realizzata con acciai S235, S275 e S355 e profili HEA 200, IPE 240 e Omega 180 × 100 × 45.
Pianta 6 × 50 m. Altezza al colmo 4 m; in gronda 3,30 m.

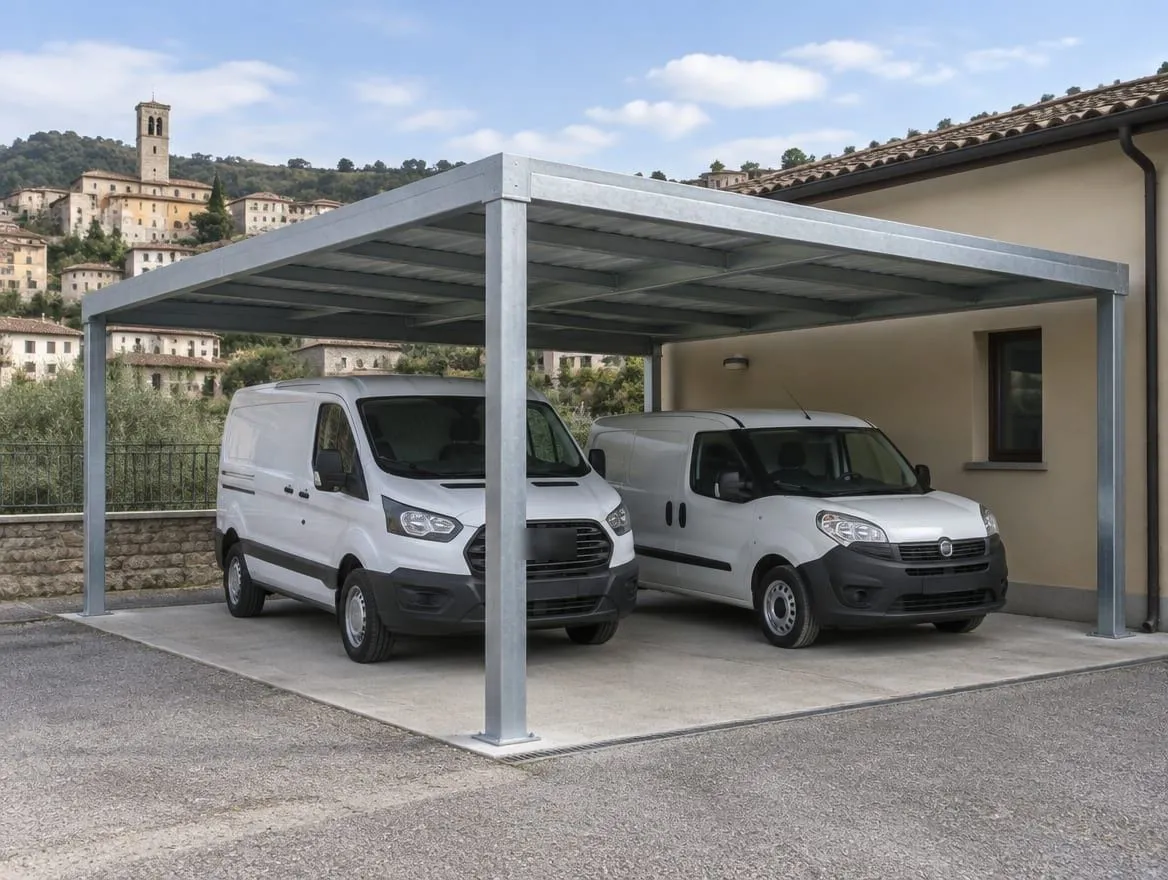

Segnaposto — immagine generata, non realeFotografia della realizzazione.Tettoia per ricovero ambulanze, circa 75 m²
Struttura in acciaio S355 con tubolari quadri 200 × 200 × 6 e rettangolari 300 × 200 × 6. Taglio delle piastre e saldatura interni; taglio laser tubo e zincatura affidati a fornitori esterni.
Pianta 7,55 × 9,80 m. Altezza al colmo 4,15 m; in gronda 3,70 m.

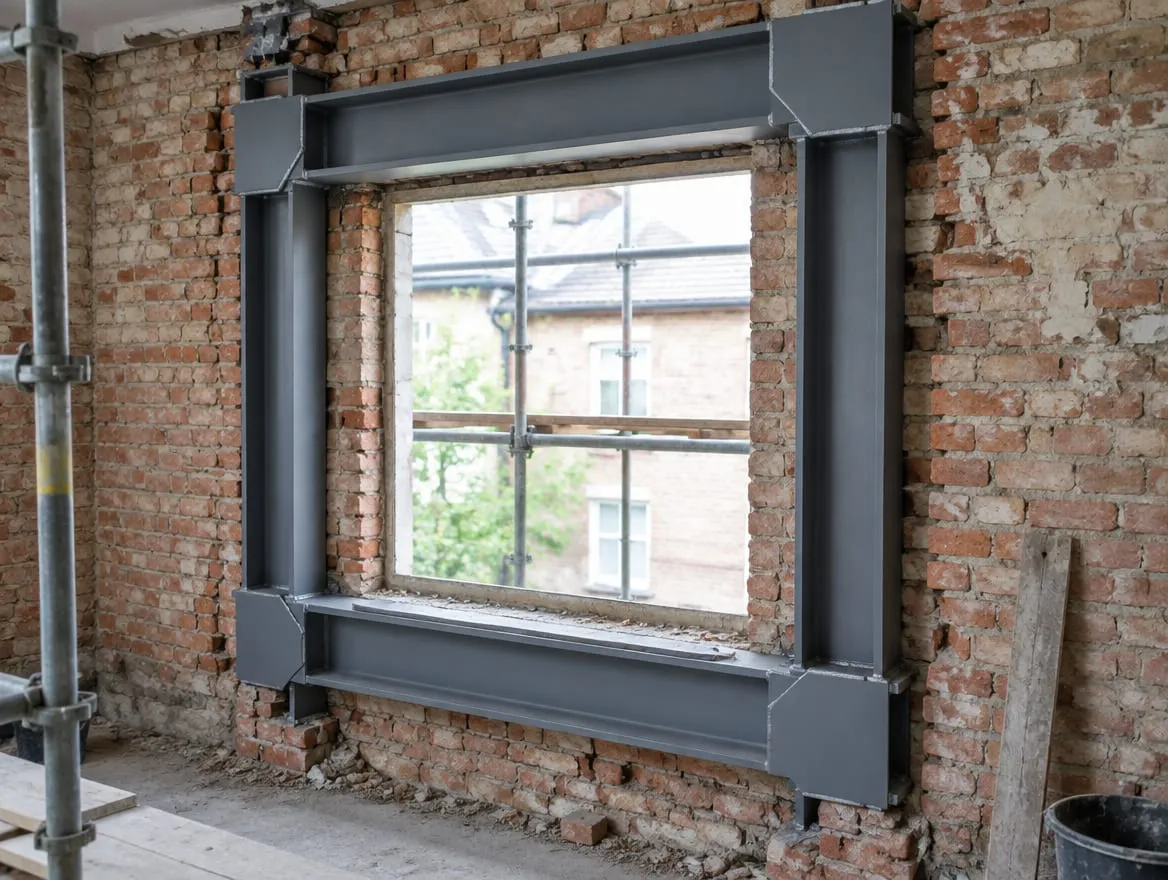

Segnaposto — immagine generata, non realeFotografia della realizzazione.Cerchiatura per infissi
Struttura con profili HEB 140 in acciaio S275 e piastre S355 da 10 mm. Taglio, foratura e saldatura gestiti internamente.
Dimensioni 1,57 × 1,39 m.
EN 1090: cos'è e a cosa serve
Per i componenti strutturali in acciaio, la serie EN 1090 riguarda la conformità e l’esecuzione. Qui trovi una sintesi dei principali riferimenti.
Quando si applica la EN 1090?
La EN 1090 riguarda componenti strutturali in acciaio destinati alle costruzioni. Per quelli compresi nel campo di applicazione della EN 1090-1, la norma è il riferimento per la valutazione della conformità ai fini della marcatura CE. L’applicabilità va verificata in base al componente e alla sua funzione.
Che differenza c’è tra EN 1090-1 ed EN 1090-2?
La EN 1090-1 riguarda la valutazione della conformità dei componenti strutturali. La EN 1090-2 definisce i requisiti tecnici per le strutture di acciaio.
Cosa indicano le classi di esecuzione EXC?
Le classi EXC1, EXC2, EXC3 ed EXC4 identificano requisiti di esecuzione e controllo. La classe viene definita nel progetto in base alle caratteristiche della struttura e alle condizioni di impiego. Per valutare una fornitura occorre verificare la corrispondenza tra i requisiti richiesti e il campo coperto dal certificato del produttore.
A cosa servono marcatura CE e tracciabilità?
La marcatura CE accompagna la dichiarazione delle prestazioni del componente secondo il riferimento applicabile. La tracciabilità collega il manufatto ai materiali e ai documenti di produzione, rendendo verificabili i controlli svolti.
Cosa attesta la certificazione EN 1090?
Il certificato riguarda il controllo della produzione in fabbrica nel campo indicato dal documento. Il progetto e i calcoli strutturali restano di competenza del professionista incaricato.
Inviaci il progetto della struttura
Allega i disegni e la documentazione disponibile. Se sono già definiti, indica materiali, classe di esecuzione, quantità e luogo di consegna.
